Ακρυλική ρητίνη με βάση το νερό για αρχιτεκτονική ξύλου και επικάλυψη μετάλλων

Ακρυλική ρητίνη με βάση το νερό για αρχιτεκτονική ξύλου και επικάλυψη μετάλλων

Το WL-5200 είναι μια ακαρυλική ρητίνη με βάση το νερό, με χαμηλή MFFT και καλή ιδιότητα αντισυλληπτικότητας, αντοχή στο αλκοόλ, αντοχή στη θερμότητα, υψηλή σκληρότητα, εξαιρετικά αδιάβροχη,και αναπνευστική που είναι κατάλληλη για ξύλο, αρχιτεκτονική, και μεταλλικές επικάλυψεις.

1. ΠΡΟΣΟΧΗ:

1. Το WL-5200 είναιΑπαλλαγμένο από βαρέα μέταλλα, φθαλικές ενώσεις, φορμαλδεΰδη και APEOΕίναι ένα πράσινο προϊόν και συμμορφώνεται με τους διεθνείς κανονισμούς για την υγεία και το περιβάλλον.
2. Το WL-5200 είναι ένα ακρυλικό γαλακτώσιμο για τη σύνθεσηΜία συνιστώσαδιαυγές και χρωματισμένο βάψιμο και επικάλυψη.
3. Οι επικαλύψεις που βασίζονται στο WL-5200 παρέχουν χαμηλή ελάχιστη θερμοκρασία σχηματισμού φιλμ (MFFT) και καλή ιδιότητα αντισυσχέτισης.
4. Εκμεταλλευόμενος τους προωθητές προσκόλλησης που προστίθενται κατά τη διάρκεια της φάσης πολυμερισμού, το WL-5200 παρέχει καλές προσκόλλησεις σε γυαλί, ξύλο, κεραμική, επιφάνειες R / C και μέταλλα.Μπορεί να παράγει μια ταινία με καλή σκληρότητα όταν η επικάλυψη στεγνώσει σε θερμοκρασία δωματίου.
5. Τα σκευάσματα που παρασκευάζονται από το WL-5200 έχουν καλές ιδιότητες ισοπέδωσης και χαμηλής αφρόκρεμας, γεγονός που τους επιτρέπει να εφαρμόζονται με ψεκασμό ή βούρτσισμα σε διαφορετικά υπόστρωμα.
6. Το WL-5200 μπορεί εύκολα να παχυνθεί με κανονικά παχυντικά, όπως τα HEUR, HASE και τα κυτταροειδή.Είναι σκόπιμο να ξεκινήσετε με χαμηλότερο επίπεδο πάχυνσης (ίσως το ήμισυ ή το 1/3 του αρχικού επιπέδου ανάλογα με την εμπειρία σας), αφήστε τη φόρμουλα να σταθεροποιηθεί για μια νύχτα και στη συνέχεια ρυθμίστε την τελική ιξώδητητα.
7. ΚΥΡΙΚΑ χαρακτηριστικά και οφέλη:

1. Χαμηλή ελάχιστη θερμοκρασία σχηματισμού ταινίας (MFFT)
2. Αρχική ιδιότητα αντισυμμετοχής
3. Εξαιρετική αντοχή σε θερμοκρασίες
4. Επιτρέπεται η χρήση επικαλυμμάτων υψηλής λάμψης
5. Υψηλή σκληρότητα ταινίας
6. Καλή αντοχή στο νερό και το αλκοόλ

1. Τυπικά φυσικά χαρακτηριστικά:
   1. Εμφάνιση λευκή γαλακτοσυστασία
   2. Κύριο συστατικό ∆ ακρυλικό συμπολυμερές
   3. Μη πτητικό (%) 38 ± 1,0 % (Ηλεκτρικός φούρνος, 120°C/2hr)
   4. Αξία pH σε θερμοκρασία 25°C ∙ 8,8 ± 0.5
   5. Επικονικότητα σε 25°C ️ < 50 cps
   6. MFFT 8-12°C

Σύσταση αποθέματος για τις επικάλυψεις σε κεραμικές ύλες

1. Τα συσσωρευτικά και υγραντικά πρέπει να αραιώνονται με το νερό που αναφέρεται στο σημείο 5 σε ένα μείγμα. Το μείγμα προστίθεται στη συνέχεια αργά στο παραπάνω πολυμερές γαλακτώματα ενώ αναμειγνύεται.

Λευκή επικάλυψη για κεραμική

1. Προετοιμασία TiO₂διάσπαση

1. Παρασκευή λευκής επικάλυψης

Φωτεινή επικάλυψη για κεραμική

1. Προετοιμασία διάσπασης φωτεινής σκόνης

1. Παρασκευή φωτεινής επικάλυψης

1. Πάνω Εμφάνιση για Κηραμική

1. Προϋποθέσεις επικάλυψης κεραμικών

1. Σφιχτότητα: Ford #4 cup, 34 ± 4 secs
2. Διαδικασία:
   1. Χρησιμοποιώντας επικάλυψη με ψεκασμό για την εφαρμογή της βάσης χρώματος που παρασκευάζεται στο σημείο3∆ήμαρχος4Το πάχος της επικάλυψης εξαρτάται από τις απαιτήσεις του τελικού χρήστη για την πληρότητα της επικάλυψης.
   2. Αφήνετε το υπόστρωμα να στεγνώσει για 2 ώρες για την επόμενη επικάλυψη.
   3. Να γυαλίζετε ελαφρώς το βασικό στρώμα για να βελτιώσετε τη λάμψη της επικάλυψης.
   4. Εάν η εμφάνιση του πρώτου στρώματος βάσης δεν είναι αρκετά ομαλή/πλήρης, εφαρμόζεται το δεύτερο στρώμα βάσης.
   5. Σκούπισε το δεύτερο στρώμα βάσης για άλλες 2 ώρες σε θερμοκρασία δωματίου και γυάλισε το 2^ντο βάσιμο στρώμα μετά την ξήρανση.
   6. Εφαρμόζεται η ανώτατη επικάλυψη που παρασκευάζεται με τη σύνθεση που αναφέρεται στο σημείο ️5- Ναι.
   7. Αφήστε το 1^ΣτΤοποθετήστε το πάνω στρώμα να στεγνώσει σε θερμοκρασία δωματίου για 2 ώρες και στη συνέχεια γυαλίστε το.
   8. Εάν η επιφάνεια της επικάλυψης δεν είναι επαρκώς γυαλιστερή, εφαρμόζεται άλλη επικάλυψη επαναλαμβάνοντας τη διαδικασία ¥6 ¥ και ¥7 ¥.
   9. Το τελικό κομμάτι επικάλυψης στεγνώνεται σε φούρνο @ 40°C για 24 ώρες ή σε θερμοκρασία δωματίου για 48 ώρες πριν από τη συσκευασία.

Υδατοβόρα φιλική προς το περιβάλλον προετοιμασία για την πρόληψη της σκουριάς

1. Τα σημεία 2, 3, 4, 5, 6 και 7 αλένονται και διασκορπίζονται από κοινού με κωνικό μοντέλο αλέσεως μέχρι το μέγεθος των σωματιδίων να είναι < 60 μm.
2. Το μέσο συσσωμάτωσης (τοποθεσία 8) προστίθεται αργά στη ρητίνη (τοποθεσία 1) κατά την ανάμειξη.ΑΤα σημεία 9 και 10 προστίθενται στη συνέχεια χωριστά στο παρασκευασμένο μείγμα με ήπια ανάμιξη για να ολοκληρωθεί η σύνθεση.

Προϋποθέσεις επικάλυψης και επιδόσεις

1. Εργαλεία για επικάλυψη: πυροβόλο ψεκαστήρα τύπου τροφοδοσίας με βαρύτητα, ορίζοντας: 2,5 mm.
2. Προσοχή πριν από την επικάλυψη: ανακατέψτε καλά τη σύνθεση πριν από την εφαρμογή της επικάλυψης με ψεκασμό.
3. Διαδικασία:
   1. Χρησιμοποιώντας μεθυλοαιθυλοκετόνη (MEK) για να απολιπώσει την επιφάνεια της δοκιμαζόμενης πλακέτας χάλυβα.Η επιφάνεια καθαρίζεται στη συνέχεια από το MEK ξανά πριν από την επικάλυψη..
   2. Η επιφάνεια που προετοιμάζεται με τη διαδικασία στο σημείο1το οποίο ψεκάζεται με το όπλο ψεκασμού που αναφέρεται στο (ΑΤο πάχος της υγρής επικάλυψης είναι 120 ~ 160 μm.
   3. Στη συνέχεια, η επικάλυψη στεγνώνεται σε φούρνο 50 °C για 60 λεπτά.

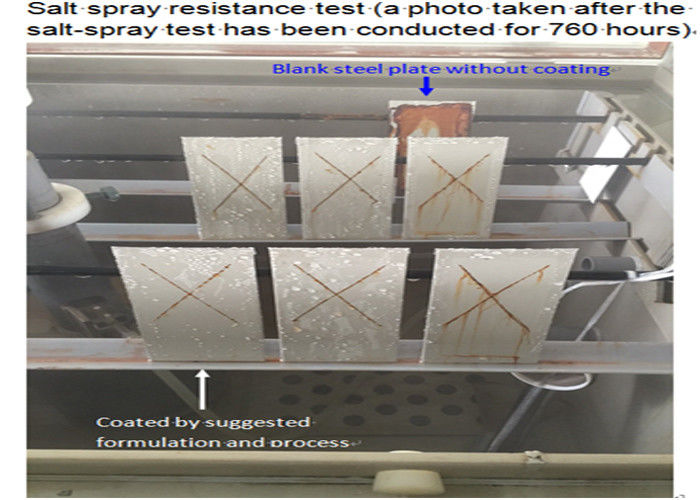

4. Απόδοση της επικάλυψης

• Σημείωση: Αυτές οι προτάσεις και τα δεδομένα βασίζονται σε πληροφορίες που πιστεύουμε ότι είναι αξιόπιστες.Καθώς οι συνθήκες και οι μέθοδοι χρήσης των προϊόντων μας είναι πέρα από τον έλεγχο μαςΣυνιστούμε στον υποψήφιο χρήστη να προσδιορίσει την καταλληλότητα των υλικών και των προτάσεων μας πριν τις υιοθετήσει σε εμπορική κλίμακα.
